- 仕様表

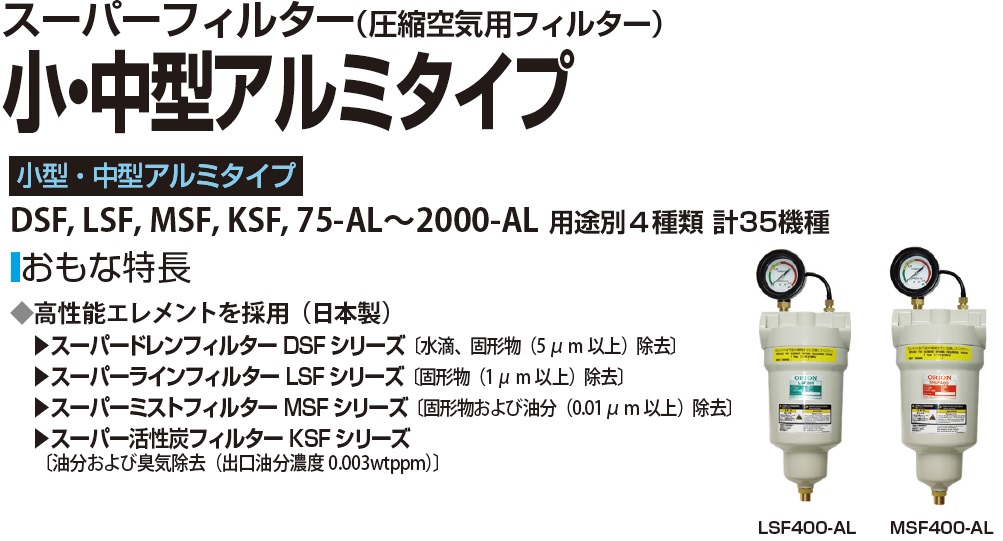

- 製品特長

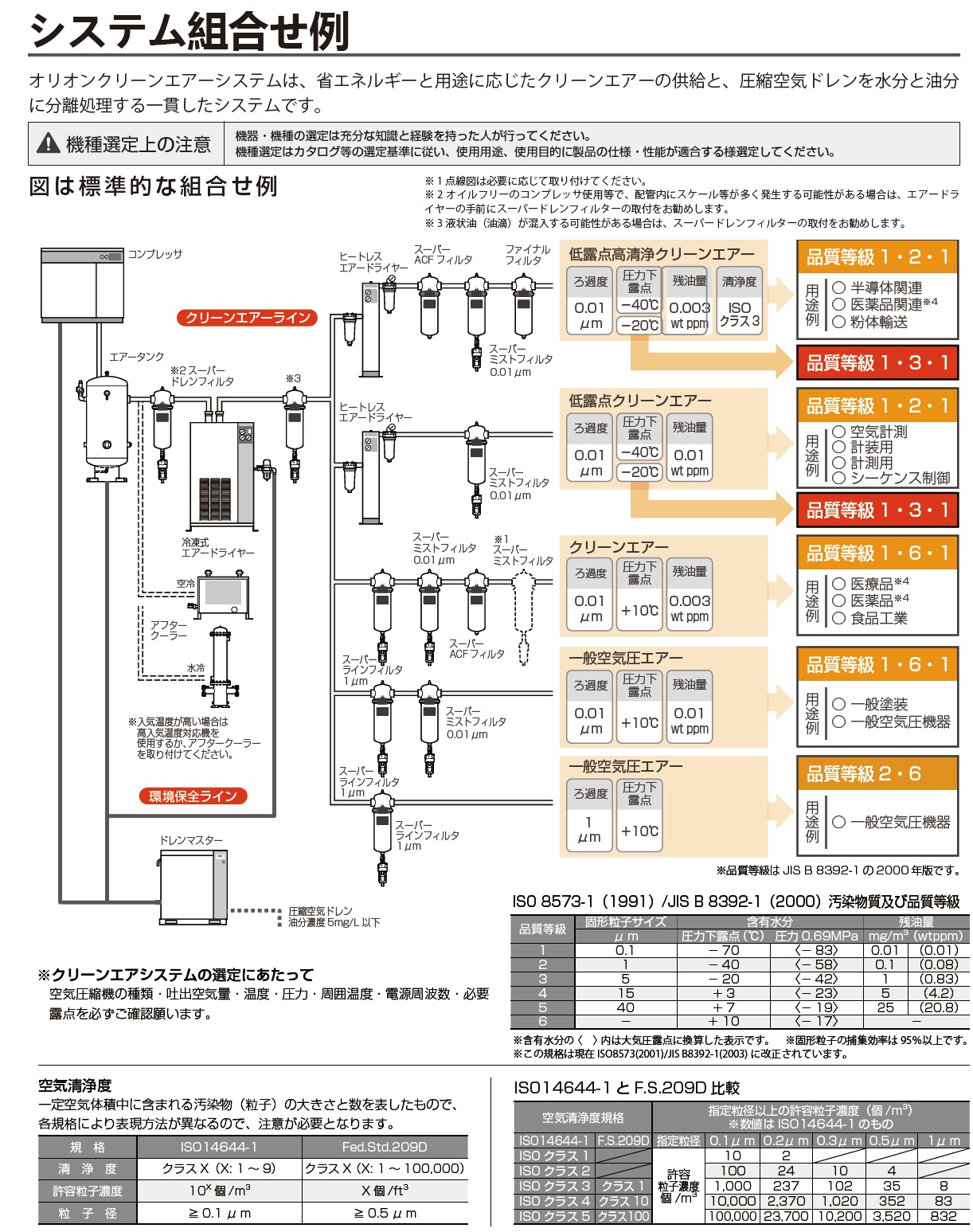

- ????組合せ例
- ?????????????
- 取説????????
-
型 號 DSF/LSF/MSF 75-AL 150-AL 200-AL 250-AL 400-AL KSF — 処理空気量 ※1 圧力 0.69MPa ? /min 0.35 1.2 1.8 2.4 3.9 圧力 0.78MPa ? /min 0.40 1.4 2.0 2.7 4.4 ハウジング材質 アルミニウム合金ダイカスト 使用範囲 流體/入口空気圧力範囲 MPa 圧縮空気 /0.05 ～ 0.98 入口空気溫度範囲 ℃ 5? 60 周囲溫度範囲 ℃ 2? 60 性 能 ※2 捕集性能 DSF:5μm（水滴分離効率 99％）、LSF:1μm（捕集効率 99.999％）、MSF:0.01μm（捕集効率 99.999％）、KSF:活性炭繊維による吸著 出口油分濃度 wt ppm MSF:0.01、KSF:0.003 圧力損失 MPa DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01?通常 0.02、KSF: 初期 0.009 エレメント交換時期（期間?圧力損失）※ 3 1年またはDSF:0.02MPa、LSF?MSF:0.035MPaの早く到達した方を適用 主要寸法 配管接続口徑 Rc 3/8 Rc1/2 Rc3/4 Rc1 差圧計接続口徑 Rc1/4 質量 kg 1.0 2.0 2.1 2.6 エレメント 型式 ：ELS/EMSEKS/EDS 75 150 200 250 400 使用本數 本 1 付屬品 オートドレントラップ ※4 LSF/ MSF/ DSF NH503-MR（內蔵） 差圧計 オプション DGX-50A（LSF,MSFのみ付屬。DSF,KSFはオプション）
※１ 処理空気量、空気圧縮機の吸込狀態に換算した値です。（大気圧、32℃、75％）。型 號 DSF/LSF/MSF 700-AL 1000-AL 1300-AL1 2000-AL1 KSF 1300-AL 2000-AL 処理空気量 ※1 圧力 0.69MPa ? /min 6.6 10.6 13.8 20.0 圧力 0.78MPa ? /min 7.5 12.0 15.6 22.6 ハウジング材質 アルミニウム合金ダイカスト 使用範囲 流體/入口空気圧力範囲 MPa 圧縮空気 /0.05 ～ 0.98 圧縮空気 /0.1 ～ 0.98 入口空気溫度範囲 ℃ 5? 60 周囲溫度範囲 ℃ 2? 60 性 能 ※2 捕集性能 DSF:5μm（水滴分離効率 99％）、LSF:1μm（捕集効率 99.999％）、MSF:0.01μm（捕集効率 99.999％）、KSF: 活性炭繊維による吸著 出口油分濃度 wt ppm MSF:0.01、KSF:0.003 圧力損失 MPa DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01?通常 0.02、KSF: 初期 0.009 エレメント交換時期（期間?圧力損失）※ 3 1年またはDSF:0.02MPa、LSF?MSF:0.035MPaの早く到達した方を適用 主要寸法 配管接続口徑 Rc1? Rc2 差圧計接続口徑 Rc1/4 質量 kg 5.0 6.0 6.5 9.0 エレメント 型式 ：ELS/EMSEKS/EDS 700 1000 1300 2000 使用本數 本 1 付屬品 オートドレントラップ ※4 LSF/ MSF/ DSF NH503-MR（內蔵） FD2 差圧計 DGX-50A（LSF,MSFのみ付屬。DSF,KSFはオプション） ※２ 処理空気條件：入口空気圧力 0.69、入口空気溫度32℃、入口空気露點：大気圧下-17℃（圧力下10℃）
(MSF,KSF)、入口油分濃度3wt ppm(LSF/MSF)?0.01wt ppm(KSF)。※３ 圧力損失もしくは使用期間のいずれか早い方で交換願います。交換時期は保証値ではありません。また、製品環境、運
転條件等により交換時期前に交換が必要となる場合があります。※４ オートドレントラップはすべてフロート式。
※ MSF シリーズの前段には必ずエアードライヤーを設置してください。
※ KSF シリーズの前段には必ずエアードライヤー、LSF、MSF を設置してください。
※出荷時、ハウジングにはエレメントを裝著していません。ハウジングの設置及びフラッシング終了後、付屬のエレメントを取
扱説明書に従って裝著してください。（中型ステンレスタイプは除く） -
-
-
