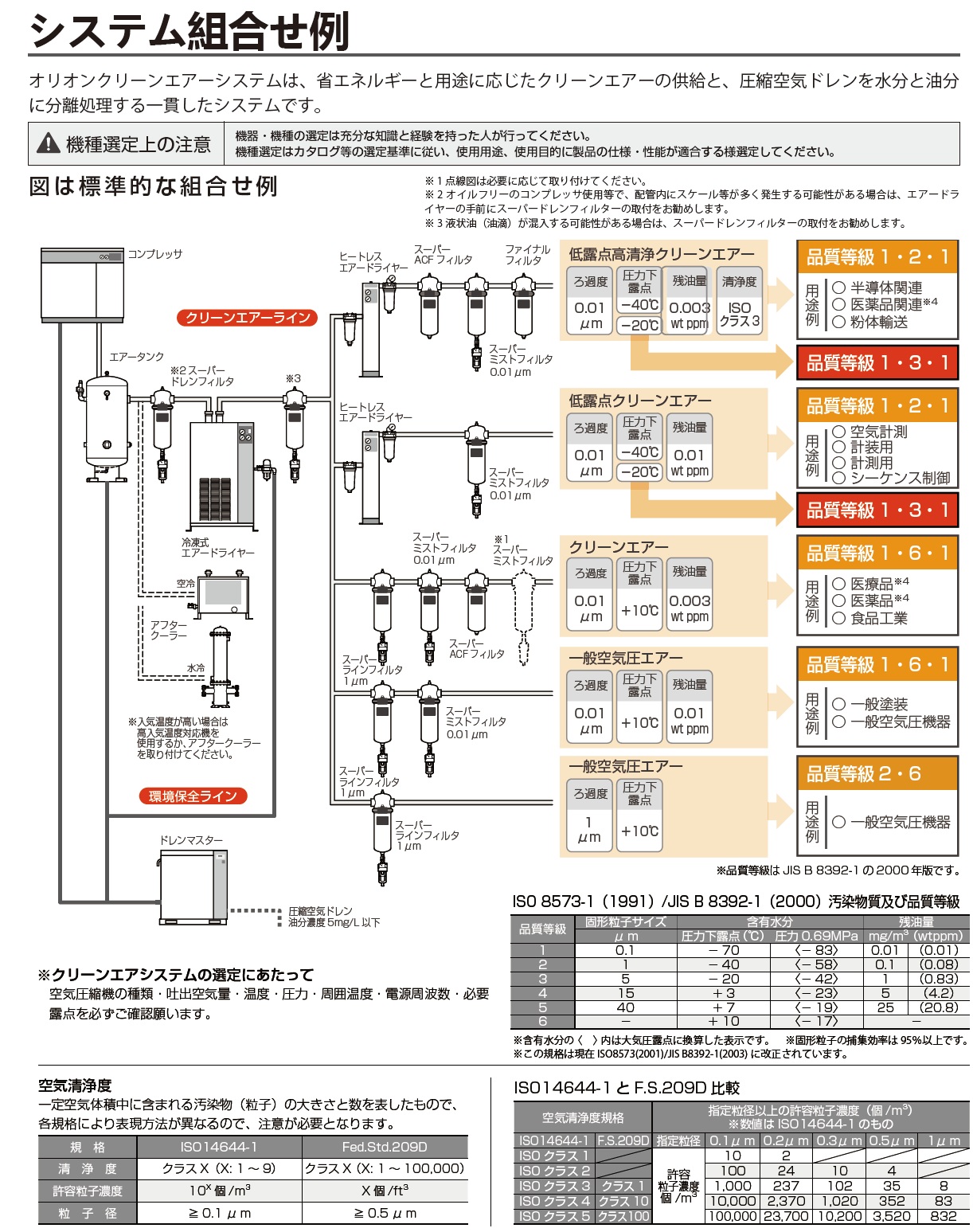

- ????組合せ例
- ?????????????
- 取説????????
-

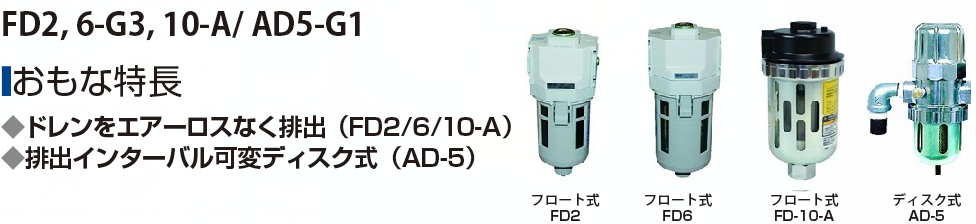

型 式 フロート式デ ディスク式 FD2-G3 FD6-G3 FD-10-A AD-5-G1 性 能 最大 排出量 ※1 ドレン水のみ ? /回 10 30 80 450L/h 空気のみ L/ 回 — 約 0.3 使用圧力範囲（ゲージ圧力） MPa 0.1～1.0 0.1～1.0 0.20～0.98 0.29～0.98 使用溫度範囲 ℃ 2? 60 使用流體 圧縮空気 排出方式 フロート式 ディスク式 接続口徑 入口 Rc1/2 ドレン排出口 ホースニップル ※2 Rc3/8 Rc1/2 重 量 kg 0.3 0.45 1.0 1.7 外形寸法（高さ×奧行×幅） mm □ 63×長さ178 □ 80×長さ201 外徑φ96×長さ193 外徑φ86×長さ198 ※１.排出量條件:空気圧力（ゲージ圧力）0.69MPa。
※２.チューブ接続する場合は，內徑φ5.7～φ6.0（外形φ8）のナイロン系エアーチューブをご使用ください。
※ドレン導入口（FD2, FD6, FD-10-Aの配管接続口）は、上または橫どちらかに接続できますので使用しない接続口は付屬のプラグをネジ込んで下さい。
※詳細については別途お問い合わせください。
-
-
-
